CMM Instrument pour rayures selon ISO 12944-9

CMM Instrument pour rayures selon ISO 12944-9

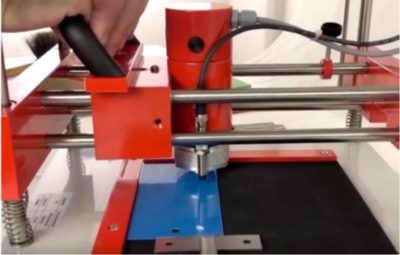

Instrument semi-automatique pour la réalisation des rayures sur panneaux d’essais selon les normes ISO 12944-9 (peintures et vernis – Protection contre la corrosion des structures acier par des systèmes de peintures de protection), ISO 9227, DIN 55633, DIN 55634.

Son système de fraisage, permet de réaliser sur des plaques métalliques des entailles de largeur 2 mm exactement et de manière reproductibles, en préparation des essais de corrosion ultérieurs selon les normes ISO 12944-9, ISO 9227, DIN 55633 et DIN 55634.
L’épaisseur de revêtement sur le panneau-test doit être connue afin régler la profondeur de rayure correspondante. Le réglage de la profondeur se fait à l’aide des cales livrées avec l’appareil. Celles-ci se placent du côté droit de l’appareil, dans l’encoche prévue à cet effet, et se fixent solidement sur le moteur à l’aide de la bague de serrage.

DONNÉES TECHNIQUES :
Dimensions (mm) :   35 x 35 x 23
Poids : 13 kg
Vitesse de rotation : 7000 t/min.
Epaisseur maximum des panneaux d’essai : 35 mm
Dimensions des panneaux d’essai : instrument standard prévu pour DIN EN ISO 12944-6 : 75 x 150 mm (max.) mais autres dimensions possibles sur demande
Alimentation : 230 V
Inclus : cales pour profondeurs de fraisage réglables de 100 à 500 μm, par pas de 50 μm (cales sur mesure à la demande).
Inclus : 3 outils de fraisage (largeur 2 mm) en carbure

Voir la vidéo

TÉLÉCHARGER LE PDF TÉLÉCHARGER LE PDF
Plus d'info... | Produits similaires

CMM Instrument pour rayures selon ISO 12944-9

Instrument semi-automatique pour la réalisation des rayures sur panneaux d’essais selon les normes ISO 12944-9 (peintures et vernis – Protection contre la corrosion des structures acier par des systèmes de peintures de protection), ISO 9227, DIN 55633, DIN 55634.

Son système de fraisage, permet de réaliser sur des plaques métalliques des entailles de largeur 2 mm exactement et de manière reproductibles, en préparation des essais de corrosion ultérieurs selon les normes ISO 12944-9, ISO 9227, DIN 55633 et DIN 55634.
L’épaisseur de revêtement sur le panneau-test doit être connue afin régler la profondeur de rayure correspondante. Le réglage de la profondeur se fait à l’aide des cales livrées avec l’appareil. Celles-ci se placent du côté droit de l’appareil, dans l’encoche prévue à cet effet, et se fixent solidement sur le moteur à l’aide de la bague de serrage.

Pour la sécurité des utilisateurs, un détecteur de proximité veille à ce que le moteur ne se mette en marche que lorsque la tête de fraisage entre en contact avec le métal.

DONNÉES TECHNIQUES :
Dimensions (mm) :   35 x 35 x 23
Poids : 13 kg
Vitesse de rotation : 7000 t/min.
Epaisseur maximum des panneaux d’essai : 35 mm
Dimensions des panneaux d’essai : instrument standard prévu pour DIN EN ISO 12944-6 : 75 x 150 mm (max.) mais autres dimensions possibles sur demande
Alimentation : 230 V
Inclus : cales pour profondeurs de fraisage réglables de 100 à 500 μm, par pas de 50 μm (cales sur mesure à la demande).
Inclus : 3 outils de fraisage (largeur 2 mm) en carbure
